Клеммная колодка SV35 (2х35 + 4х8)

Описание

Клеммниками или клеммными колодками называются устройства относительно небольшого размера, с помощью которых соединяют всевозможные кабели, провода между собой. Конструкция любого клеммника, предполагает наличие двух контактов, внутри которых крепятся провода. Контакты электропроводящие (металлические), а их основание, корпус и другие части клеммника – из диэлектрических материалов.
Эта электроинсталляция позволяет надёжно соединять провода, обеспечивая плотный контакт и целостность электросети, а также делает возможным долговечное соединение кабелей из разных токоведущих материалов (это зависит от конструкции клеммника и способа соединения в нём проводов), например – алюминиевых и медных.

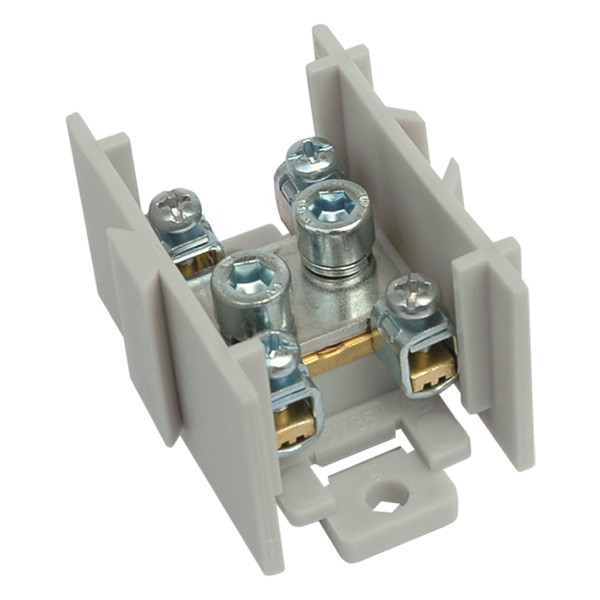

Клеммная колодка SV 35 выполнена как однополюсная, используется для присоединения ответвлений к главным линиям передачи. На корпусе колодки есть соединительный мостик в виде буквы «Н». Мостик имеет одну боковую клемму для подсоединения главного провода без размыкания и четыре стержневых клеммы для подсоединения ответвлений. Максимальное номинальное изолирующее напряжение составляет 500 В. Сечения подсоединяемых проводов: главный провод — 10 — 35 мм², как алюминий, так и медь; привходящий провод — 2,5 — 6 мм², как алюминий, так и медь. Колодку можно собрать воедино до любого количества полюсов, в связи с чем ее можно использовать в пяти полюсной монтажной системе.
