Описание

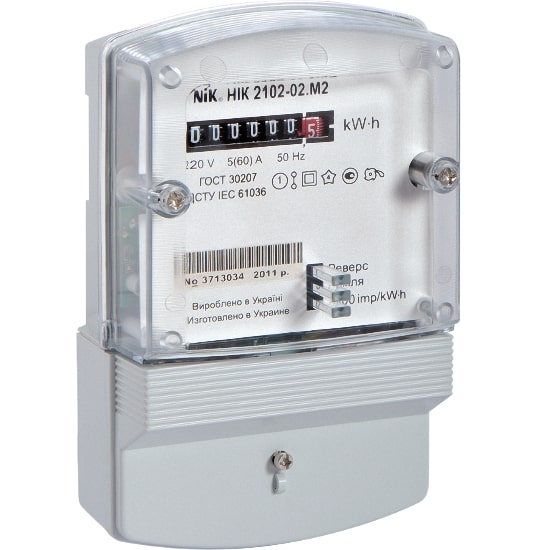

Счетчик электрической энергии НІК 2102-0x.Мx предназначен для измерения электрической активной энергии в однофазных цепях переменного тока в коммунально-бытовой сфере или в других отраслях. Изделие имеет импульсные выходы.
Описание товара :
Главная задача измерительного прибора 2102-02 М1В – замерактивной и реактивной электрической энергии переменного одно- и трёхфазного тока. Данная модель удовлетворяет условиям ТУ У 33.2-33401202-006:2007, ГОСТ 30207 и ДСТУ IEC 61268, и может применяться вне зависимости от направленности предприятия.
Опираясь на климатические и механические предписания, измерительный прибор отвечает нормам ГОСТ 30207, и должен использоваться в незагазованном помещении без пыли и агрессивных паров.
В Государственном реестре СИТ, регламентирующем разрешённое к использованию в Украине оборудование, электросчётчик находится под номером У2541-07.
Принцип действия
Измерение активной электрической энергии происходит благодаря аналого-цифровому преобразованию электросигналов, поступающих от первичных преобразователей силы тока и напряжения. Далее вычисляется мощность и интегрируется во времени.Последовательность импульсов создаётся на выходе микросхемы. Частота импульсов соразмерна активной мощности.
Роль первичных преобразователей силы тока и напряжения выполняют трансформатор тока и резистивный делитель. Сигналы управления шаговым двигателем счётного механизма, индикатором функционирования и испытательным выходом формируются микросхемой.
Вне зависимости от направления энергии с нарастающим итогом, счётчики выполняют замер энергии. Обратное направление формируется тогда, когда провода генератора и нагрузки были подсоединены неверно. При этом функционирование поверочного выхода и индикатора функционирования не нарушается.
Применение электросчётчиков
В рабочем состоянии прибор измеряет активную электроэнергию с нарастающим итогом.
Индикатор функционирования “imp/kW•h”, расположенный на лицевой панели изделия, определяет потребление энергии нагрузкой. Число миганий индикатора соразмерно измеренной электрической энергии. Для поверки измерительного прибора, индикатор функционирования может использоваться при наличии фотоголовок в составе поверочного оснащения.
Испытательные выходы реализованы на электронных ключах с оптической развязкой. В разомкнутом состоянии максимально допустимое напряжение ключа составляет 30 В.30 мА – максимально допустимый ток ключа в замкнутом состоянии.2102-02 E2МP12102-02 E2МP1
Основные характеристики :
- Производитель — NIK
- Тип индикатора — Электромеханический
- Количество тарифов — Однотарифный
- Количество фаз — 1
- Номинальное напряжение — 220 В
- Номинальный ток — 5 (А)
- Максимальный ток — 60 (А)
- Минимальная рабочая температура -40 °С
- Максимальная рабочая температура +55.0 °С

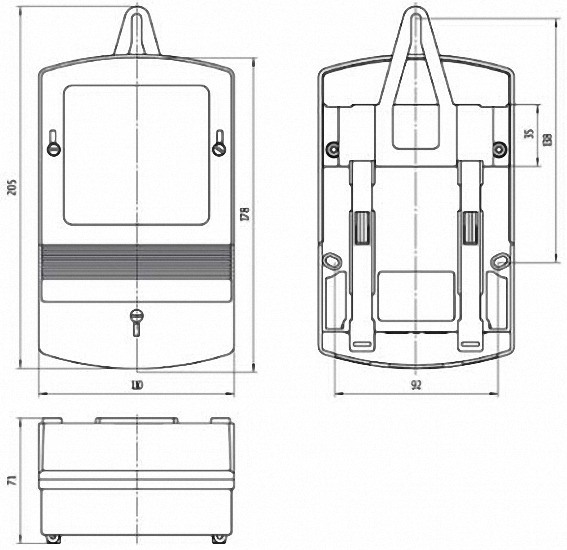

- Длина — 178 мм
- Ширина — 110 мм
- Висота — 71 мм
- Гарантия 36 (мес)
Скачать инструкцию и паспорт
