Описание

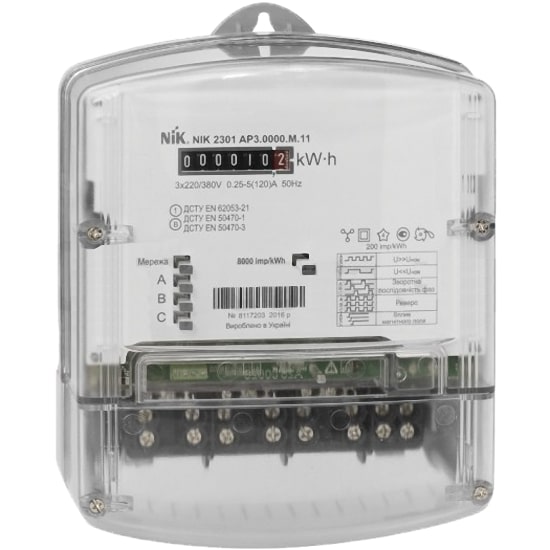

Счетчик NIK 2301 AP3.0000.0.11 предназначен для измерения электрической активной энергии (A+) в трехфазных трехпроводных или четырехпроводных цепях переменного тока, с прямым подключением по напряжению и току к цепям генератора и нагрузки. Работает при номинальном напряжении 3×220/380 В и силе тока 5 (120) А, имеет импульсный выход. В ассортименте есть модели с региональными голограммами NiK.
Устройство и принцип работы:
Счетчики типа NIK 2301 имеют электромеханическое отсчетное устройство, светодиодные индикаторы “imp/kW·h” и “МЕРЕЖА”, а также индикаторы состояния фазовой активности “А”, “В” и “С”.
Измерение активной электрической энергии проводится при помощи аналого-цифрового преобразования электрических сигналов, которые поступают от первичных преобразователей тока и напряжения на вход специализированной интегральной микросхемы, которая производит дальнейшее вычисление мощности и интегрирование ее во времени. На выходе микросхемы формируется импульсная последовательность с частотой пропорциональной потребляемой активной мощности. В качестве первичных преобразователей силы тока и напряжения используются трансформатор тока и резистивный делитель. Микросхема счетчиков формирует сигналы для управления шаговым двигателем отсчетного механизма, испытательными и передаточными выходами, индикатором функционирования.
Счетчики измеряют энергию с нарастающим итогом независимо от ее направления. В случае неправильного подключения проводов генератора и нагрузки может возникнуть обратное направление энергии, но на работу индикатора функционирования, поверочного и передаточного выходов, оно не влияет.
Конструкция счетчиков типа NIK 2301 обеспечивает их защиту от воздействия постоянного и переменного магнитного поля повышенной интенсивности. Цепи тока и напряжения в счетчиках прямого включения соединяются внешними перемычками, которые устанавливаться на предприятии-изготовителе.
Основные характеристики :
- Производитель — NIK
- Тип индикатора — Электромеханический
- Количество тарифов — Однотарифный
- Количество фаз — 3
- Номинальное напряжение — 3×220 / 380 V
- Номинальный ток — 5 (А)
- Максимальный ток — 120 (А)
- Минимальная рабочая температура -40 °С
- Максимальная рабочая температура +55.0 °С

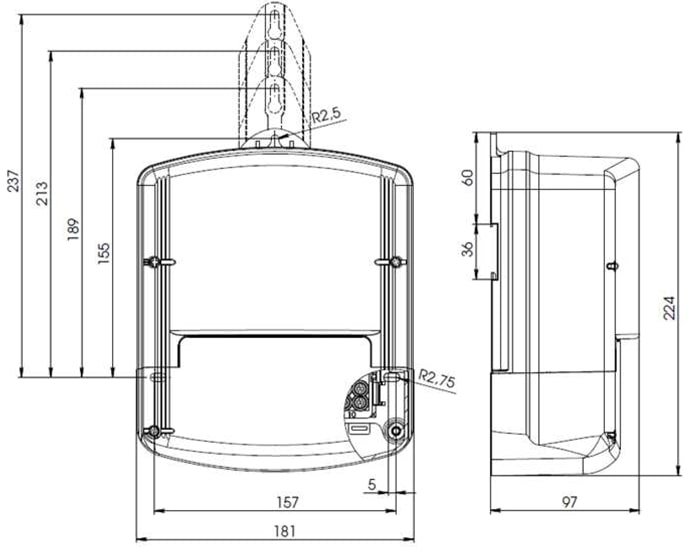

- Длина — 190 мм
- Ширина — 181 мм
- Висота — 97 мм
- Гарантия 36 (мес)
